Comment repérer visuellement une soudure ratée : guide pratique

Repérer une soudure ratée ne s’improvise pas, surtout lorsqu’elle s’inscrit dans des projets qui requièrent solidité et sécurité. Comprendre les signes visuels d’une soudure défectueuse est une étape cruciale pour tout bricoleur ou professionnel désirant garantir la fiabilité de ses assemblages métalliques. Qu’il s’agisse de ponts, de structures automobiles, ou encore de tuyauteries, la qualité d’une soudure a un impact direct sur la durabilité et la sécurité de l’ouvrage en question.

En pratique, une inspection visuelle rigoureuse permet d’identifier des défauts de soudure tels que des trous, fissures, ou encore une porosité excessive. Ces anomalies, visibles à l’œil nu, sont souvent les premiers indicateurs d’un problème plus profond lié aux réglages ou à la technique de soudage. Grâce à ce guide, le bricoleur averti apprendra à différencier une soudure parfaite d’une soudure qui présente des risques, à comprendre pourquoi ces défauts surviennent, et surtout comment les éviter et les corriger pour assurer un assemblage solide et durable.

En bref :

• Inspecter attentivement la soudure est le premier réflexe pour identifier les défauts visibles comme la porosité, les fissures ou les projections disgracieuses.
• Comprendre les causes : les réglages du poste, le choix de l’électrode, la préparation du métal et les conditions environnementales sont autant de critères qui influent sur la qualité du cordon de soudure.
• Maîtriser les techniques comme l’angle de la torche, la vitesse de déplacement et la distance entre l’électrode et le métal est indispensable pour éviter les erreurs classiques.
• Appliquer les bonnes pratiques garantit non seulement un cordon esthétique mais surtout une soudure résistante capable de supporter l’effort demandé.
• Utiliser les contrôles non destructifs en complément permet de détecter les défauts internes invisibles à l’œil nu, assurant un contrôle qualité rigoureux.

Reconnaître une soudure ratée lors de l’inspection visuelle soudure

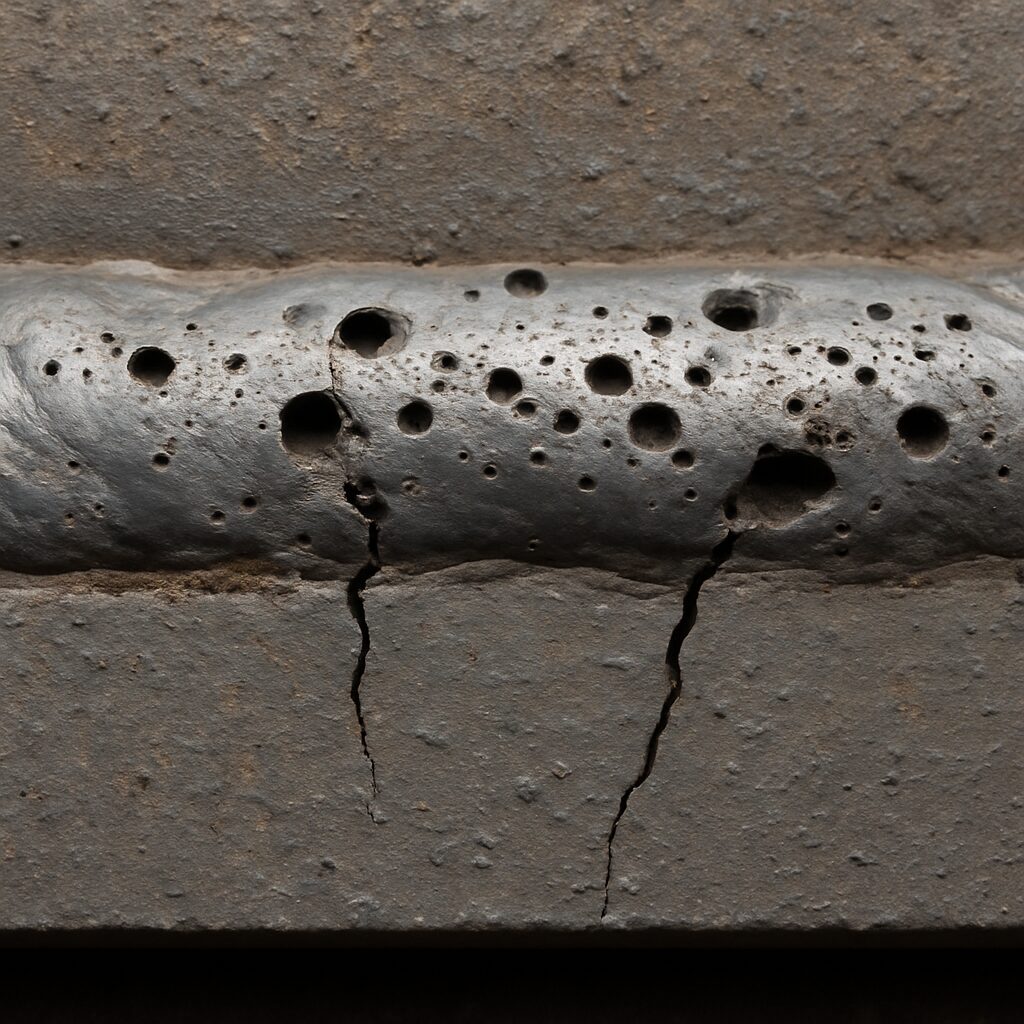

Repérer une soudure ratée commence par une analyse visuelle soignée. Une soudure de qualité présente un cordon uniforme, lisse, exponentiellement lié au métal de base, sans trous ni fissures apparentes. Inversement, un faible niveau de contrôle visuel révèle des défauts évidents : fissures, porosité, contre-dépouilles, éclaboussures, et trous sont autant de signes à ne pas négliger.

Par exemple, la soudure fissurée est souvent causée par une contraction trop rapide ou un mauvais réglage d’ampérage, tandis que la soudure poreuse se manifeste par la présence de bulles d’air emprisonnées dans le métal, souvent dues à une contamination ou un gaz protecteur mal réglé. Ces défauts peuvent fragiliser la soudure, compromettant sa résistance et sa durabilité.

La pratique courante du contrôle qualité soudure combine inspection visuelle et essais complémentaires pour vérifier l’intégrité interne du joint. Une simple inspection visuelle, bien appliquée, reste cependant un premier siège d’alerte efficace que tout soudeur, débutant ou expérimenté, doit maîtriser.

Les défauts de soudure à connaître et leurs causes

Pour mieux identifier les défauts, il est essentiel de connaître les plus fréquents et les raisons qui les provoquent :

• Fissures : dues à une contraction thermique rapide, un mauvais préchauffage, ou une composition métallique inadaptée.
• Porosité : apparaît lors de la présence de contaminants (huile, humidité) ou d’un gaz protecteur mal dosé.
• Contre-dépouille : résultat d’une tension d’arc trop élevée ou d’un mauvais angle d’électrode.
• Éclaboussures : causées par un courant trop élevé ou un mauvais angle de torche.
• Brûlures à travers : provoquées par une intensité excessivement élevée sur des métaux fins.
• Manque de fusion : souvent lié à une vitesse trop rapide ou un réglage incorrect du poste.

Pour chaque défaut, vérifier et ajuster les paramètres tels que l’ampérage, la tension, le débit de gaz et le choix du matériel est essentiel. Le mauvais choix de poste ou d’électrode peut, par exemple, compromettre l’ensemble de l’opération. Des conseils précis sur ces réglages sont disponibles ici.

Le rôle crucial des techniques soudage pour prévenir la soudure ratée

Maîtriser le geste de soudage est aussi déterminant que le réglage de l’équipement. L’angle de la torche, la vitesse de déplacement, la distance entre l’électrode et le métal, et la préparation du joint doivent être optimaux pour éviter des défauts apparents :

• Angle de torche : idéalement entre 10 et 30 degrés dans la direction de la soudure, il assure la bonne pénétration et une fusion homogène.
• Vitesse de déplacement : ni trop rapide (risque de manque de fusion), ni trop lente (risque d’éclaboussures et de surchauffe).
• Distance d’électrode : trop grande, elle favorise l’arc instable et la porosité ; trop faible, elle peut accroître la brûlure du métal.

Un bon apprentissage et une pratique régulière sont donc nécessaires même pour les opérations simples comme des exercices pour les débutants.

Pratiques conseillées pour un choix judicieux du matériel de soudage

Le choix du poste et des accessoires a un impact direct sur la qualité de la soudure. Les postes MIG/MAG, TIG ou MMA ont des usages spécifiques. Par exemple, le poste MIG est adapté aux soudures rapides sur acier doux, mais demande un bon réglage du gaz pour éviter la porosité. Le TIG est prisé pour les soudures précises sur inox ou aluminium, où l’aspect visuel est primordial.

Les accessoires comme les gants adaptés, masques avec filtres à obscurcissement automatique et tabliers contribuent à la sécurité et à un meilleur contrôle des gestes. Découvrez les indispensables pour souder en toute sécurité.

• Vérifier la qualité du métal de base avant soudage ; toute impureté affecte la liaison.
• Choisir la bonne électrode adaptée à l’épaisseur et au type de métal.
• Contrôler rigoureusement les réglages ampérage et débit de gaz selon le type de procédé.
• Tester toujours la soudure sur une pièce similaire pour ajuster les paramètres.

Reconnaître et corriger les défauts courants : un pas vers la perfection

La réparation d’une soudure ratée dépend du type de défaut. Par exemple, les fissures exigent souvent un grattage suivi d’un ressoudage avec des paramètres ajustés tandis que la porosité peut être traitée en nettoyant et en améliorant la protection gazeuse.

Une mauvaise soudure peut-elle être détectée uniquement par inspection visuelle ?

Bien que l’inspection visuelle soit efficace pour identifier les défauts évidents comme les fissures ou la porosité, certains défauts internes nécessitent des contrôles non destructifs pour être détectés.

Quels sont les réglages à privilégier pour éviter les brûlures à travers ?

Adapter le courant d’ampérage à l’épaisseur du métal, maintenir une vitesse de déplacement adaptée, et éviter les angles de biseau trop importants contribuent à prévenir les burn-throughs.

Comment savoir si une soudure est structurellement fiable ?

Une soudure fiable est exempte de défauts visibles, présente une fusion complète, une pénétration adéquate, sans fissures ni porosités et respecte les normes applicables.

Existe-t-il un guide pour choisir la bonne électrode ?

Oui, il est conseillé de se référer à la classification AWS qui précise le type d’électrode selon le matériau à souder, la position et l’épaisseur, permettant ainsi un choix adapté.

Comment prévenir les défauts lors du soudage de métaux différents ?

Il faut utiliser des matériaux d’apport adaptés, appliquer un préchauffage conforme et choisir un procédé de soudage compatible avec les propriétés thermiques et mécaniques des métaux.
