Dans un contexte de soudage, le réglage optimal du débit de gaz MIG est essentiel pour garantir la qualité et la durabilité des assemblages. Que ce soit pour la construction métallique, la réparation de véhicules ou des projets artistiques, la maîtrise de ce paramètre peut faire la différence entre une soudure parfaite et des défauts compromettants. Le gaz de protection agit comme un bouclier pour le bain de fusion, prévenant ainsi l’oxydation et les contaminations. Ajuster ce débit demande un savoir-faire précis, notamment en fonction des matériaux, des conditions environnantes et des techniques employées. Cela implique également de comprendre les interactions entre le débit de gaz et d’autres paramètres tels que la tension, la vitesse d’avancement du fil et l’angle de la torche.
Dans cet article, nous allons explorer les différentes facettes du réglage du débit de gaz MIG, ses impacts sur la qualité de la soudure et les méthodes pour l’optimiser. Les conseils pratiques, illustrés par des exemples concrets, permettront aux soudeurs, qu’ils soient débutants ou expérimentés, d’affiner leurs compétences et d’obtenir des résultats de soudure fiables. En s’appuyant sur des connaissances techniques et des expériences sur le terrain, cet article vise à démystifier le processus de réglage et à offrir un accès facile à des techniques qui favoriseront une soudure efficace et esthétique.
En bref :
- 🔧 Importance du réglage du débit de gaz pour la protection du bain de fusion.
- ⚙️ Interactions entre le débit de gaz, la tension et la vitesse d’avancement.
- 🛠️ Conseils pratiques pour ajuster le débit en fonction des matériaux.
- ⭐ Techniques pour optimiser la qualité de la soudure et éviter les défauts.
- 📊 Exportation de savoirs pratiques et réels pour les soudeurs.
Comprendre le rôle du gaz de protection dans la soudure MIG
Le gaz de protection est crucial lors des opérations de soudage MIG. Il constitue une couche de protection contre l’oxydation, indispensable à la création de jointures solides et durables. Sans un bon débit de gaz, le bain de fusion risque de se contaminer, ce qui peut engendrer des défauts géométriques et métallurgiques dans la soudure. Les défauts géométriques, par exemple, surviennent souvent à cause d’une mauvaise maîtrise des paramètres de soudage comme l’angle de la torche, la vitesse d’avance ou les réglages incorrects de tension et d’intensité.
Il existe plusieurs types de gaz de protection. Les plus couramment utilisés sont l’argon pur et les mélanges d’argon et de dioxyde de carbone (CO2). L’argon est souvent la meilleure option pour les soudures en aluminium, tandis que le mélange d’argon et de CO2 est plus adapté à l’acier. Ce choix dépend également de l’épaisseur du matériau à souder ainsi que de la position de soudure.
Lorsque l’on ajuste le débit de gaz, il est essentiel de trouver le juste équilibre. Un débit trop faible n’offre pas une protection adéquate et peut engendrer des problèmes tels que des porosités dans le cordon de soudure. À l’inverse, un débit trop élevé peut provoquer des turbulences, aspirant l’air ambiant et compromettant la qualité de la soudure. Pour optimiser ce réglage, il existe des recommandations de base qui peuvent être adaptées en fonction des applications spécifiques.
Comment déterminer le débit de gaz optimal

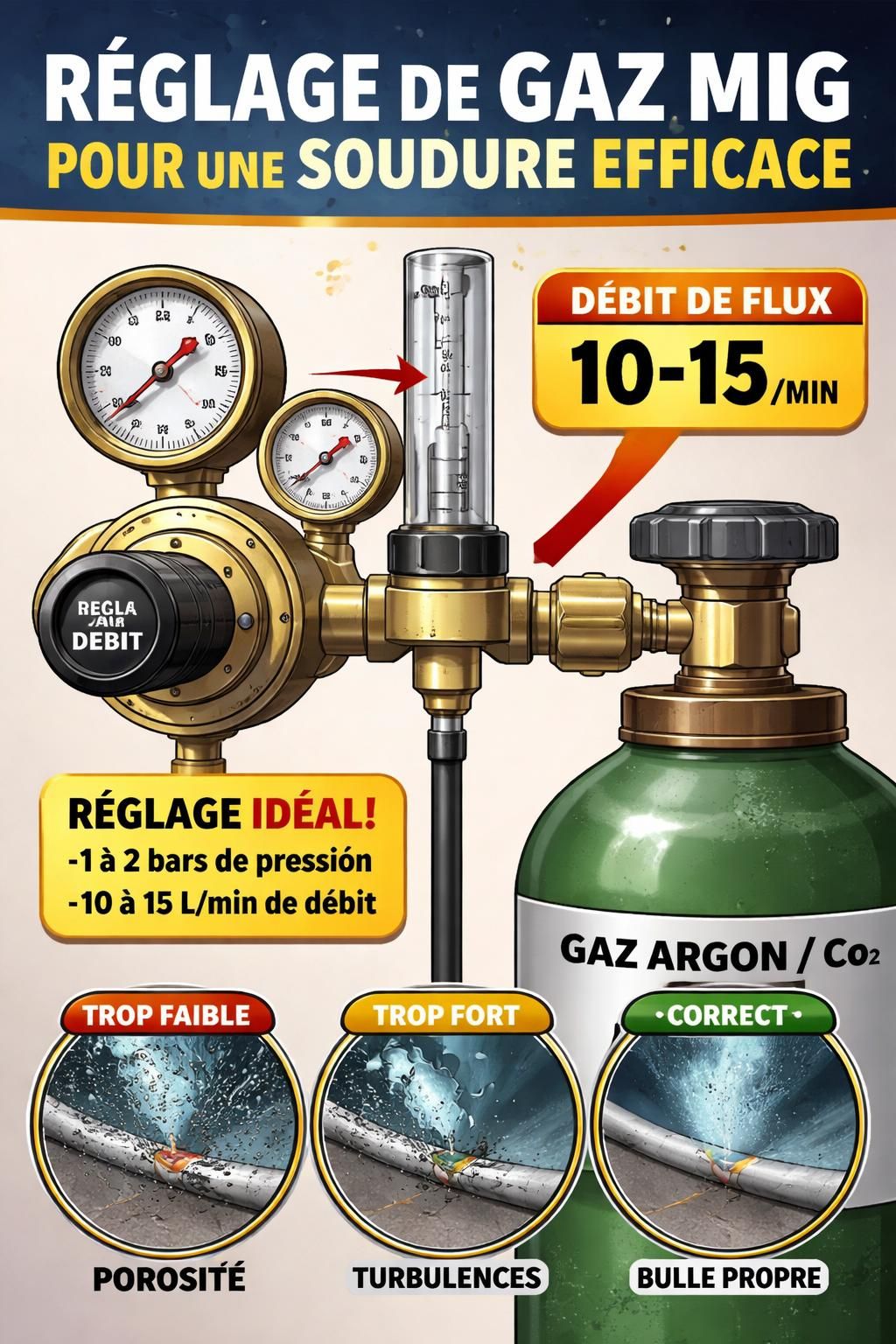

Pour parvenir à un débit adéquat, il est nécessaire de prendre en compte plusieurs éléments : le diamètre de la buse, la position de soudure, et la nature du matériau. Un bon point de départ pour régler le débit est de se référer à des recommandations générales qui suggèrent des valeurs typiques. Par exemple, pour une buse standard, un débit de 10 à 15 litres par minute (lpm) est souvent recommandé pour le soudage à plat.
En fonction de la position de soudure, ce débit peut varier. En position verticale, un débit de 15 lpm est souvent nécessaire pour compenser les facteurs de gravité et de tirage thermique. Il est également important de surveiller la pureté du gaz utilisé, car même de faibles impuretés peuvent sérieusement affecter la qualité de la soudure.
Un tableau récapitulatif peut s’avérer utile pour faciliter le réglage des paramètres en fonction de différents matériaux et positions de soudure.
| Épaisseur du métal (mm) | Type de gaz | Débit de gaz optimal (lpm) | Position de soudure |
|---|---|---|---|
| 1.5 | Argon/CO2 (80/20) | 10 | Plat |
| 3 | Argon/CO2 (80/20) | 12 | Plat |
| 3 | Argon/CO2 | 15 | Vertical |
| 5 | Argon | 15 | Plat |
| 10 | Argon | 20 | Vertical |
Impact du réglage du débit gaz sur la qualité de soudure
Un bon réglage du débit de gaz ne se limite pas à fournir une protection adéquate au bain de fusion. Il influence également directement la qualité esthétique de la soudure. Les soudeurs expérimentés savent que le réglage optimal permet d’obtenir un cordon lisse, bien mouillé sur les bords, garantissant une bonne adhérence au métal de base.
À l’inverse, des réglages imprécis peuvent entraîner des effets indésirables comme des projections, des coulures ou des soudures irrégulières. Ces défauts nuisent non seulement à l’apparence, mais peuvent également diminuer la résistance mécanique de l’assemblage. Par exemple, un arc instable, suivant le réglage excessif du débit de gaz, présente souvent un soudage de mauvaise qualité, avec un aspect à la fois disgracieux et présentant des risques de rupture.
Erreurs fréquentes à éviter lors de la configuration du débit gaz
Il est bénéfique de connaître les erreurs les plus fréquentes qui peuvent survenir lors du réglage du débit de gaz. Voici quelques-unes des plus courantes :
- 🔍 Ne pas vérifier la propreté de la pièce avant soudage peut engendrer des inclusions.
- 🌀 Régler un débit trop élevé, créant ainsi des turbulences.
- ⚠️ Ne pas adapter le débit en fonction de la position de soudage pour compenser les effets gravitationnels.
- 📏 Oublier d’ajuster le débit en fonction de l’épaisseur du métal peut engendrer des défauts de fusion.
- 🧪 Utiliser un gaz de moindre qualité, ce qui peut considérablement altérer le résultat final.
Les interactions entre les paramètres de soudage
Le réglage du débit de gaz ne peut être considéré de manière isolée. Il interagit avec d’autres paramètres : tension, vitesse du fil et angle de la torche. Ensemble, ces paramètres forment un système complexe qui détermine la qualité de la soudure. Par exemple, une tension élevée pourrait nécessiter un débit de gaz ajusté pour éviter la formation de projections.
La vitesse d’avancement du fil joue également un rôle essentiel. Une augmentation de la vitesse de fil peut nécessiter une augmentation du débit de gaz pour garantir une protection adéquate aux matériaux fondus. Un réglage équilibré est crucial lors de la soudure de matériaux épais ou lors de l’utilisation de méthodes de soudage spécifiques, comme la technique pulsée qui permet de mieux contrôler la chaleur transférée.
Gérer le facteur de marche pour optimiser la soudure MIG
Le facteur de marche, ou duty cycle, est un autre élément à prendre en compte lors du réglage du débit de gaz. Cela définit le temps durant lequel la machine peut être utilisée à une intensité donnée sans surchauffer. Si un soudeur dépasse cette limite, cela peut engendrer des pertes de qualité et une usure prématurée de l’équipement. Par conséquent, pour les travaux de longue durée ou en continu, il est préférable de choisir un appareil avec un facteur de marche adaptée au type de travail réalisé.
En maîtrisant le débit de gaz, en connaissant les exigences des matériaux à souder et en ajustant en conséquence les autres paramètres, la qualité de la soudure s’en trouve largement améliorée. Les ajustements précis et les connaissances techniques sont des atouts précieux qui mèneront vers un travail de qualité supérieure.
Calculateur de débit gaz et paramètres de soudage
Conseils pratiques pour ajuster le débit de gaz MIG
Pour conclure ce panorama sur le réglage optimal du débit de gaz MIG, il convient de consolider les meilleures pratiques à adopter. Ces conseils aideront à garantir une soudure efficace, tout en préservant la qualité de l’assemblage.
Voici quelques recommandations à garder à l’esprit lors de l’ajustement de votre débit de gaz
- ✍️ Testez toujours votre réglage sur des chutes du même matériau.
- 🌬️ Utilisez un débit de gaz adapté à la position de soudure.
- 🧰 Maintenez un entretien régulier de votre équipement pour éviter les défauts techniques.
- 🧪 Vérifiez la pureté de votre gaz avant l'utilisation.
- 🔄 Faites des ajustements fréquents jusqu'à trouver le bon équilibre entre les différents paramètres de soudage.
Quelle est la meilleure protection gaz pour la soudure MIG ?
L'argon pur est idéal pour l'aluminium, tandis que les mélanges argon/CO2 conviennent parfaitement à l'acier.
Comment savoir si mon débit de gaz est trop faible ?
Un cordon de soudure présentant des porosités ou un manque de pénétration peut indiquer un débit de gaz insuffisant.
Quelles erreurs éviter pour une soudure MIG parfaite ?
Assurez-vous de vérifier la propreté des pièces, d'adapter le débit au matériau et à la position de soudage.
Quel est le débit de gaz optimal pour souder des tôles fines ?
Un débit de 10 à 12 lpm est généralement adéquat pour les tôles fines, selon le type de gaz utilisé.
